Всем привет. Пытаюсь разобраться с этой интереснейшей прогой.

Здесь только обсуждение работы программы!
Саму прогу и лекарство ищем ЗДЕСЬ!

Мануал ТУТ http://dwg.ru/dnl/383

Базы
[attachment=9154:CK.rar] Вентиляторы СК (zvyagaaa)
[attachment=9155:VEZA_NACH.rar] Калориферы VEZA (Eezh)
[attachment=9156:Zonty2.rar] Зонты (Мое)
[attachment=9157:attachment] Арктика, КЛОП, Вингс (zvyagaaa)
[attachment=9167:attachment] Решение проблем с линиями (Eezh+Vitek) пост 384
[attachment=9170:attachment] Решение проблем со знаком диаметра в новых акадах (zvyagaaa) пост 413
[attachment=9197:Dec_Koredo_etc.rar] Диффузоры DEC, завесы Frico- почти все, радиаторы Korado, 3-х ходовые Sauter и Siemens, кое что из Арктики + Korado тип 22 высота 500 (Леха 777+sergant.)
[attachment=9646:VR_88_77.rar] Блоки 3D AutoCAD вентиляторов VESA. Можно использовать в MagiCAD через Flow Node Connection. Выложил Maxim Pronin
Все базы и любые наработки которые выкладываются буду аттачить сюда с указанием источника. А то бардак.
[attachment=9646:VR_88_77.rar]
Розенберг [attachment=10208:Rosenberg.rar] (Pevgov)
Программулина для быстрого составления коммерческих предложений, считает только жестянку и все что с ней связано [attachment=10286:________..._1.4_rus.rar] (Shprot) Подробности здесь http://forum.lavteam.org/index.php?showtop...st&p=203029 и далее в постах автора.

Куча других баз и многое другое на http://zvyagaaa.moy.su/load/
Программка BaseChecker для мониторинга появления новых баз на Progman.fi, MagiCAD QPD Arhive позволяющая архивировать базы и многое другое http://orfey.ucoz.ru/load/ Скажем спасибо тов. Orfey
Смета для маджика, представляет из себя документ Excel. Заточена под нужды одной конторы, но переделка не составит большого труда. Для работы придется разрешить макросы.[attachment=10524:______Ma...__1.2009.rar] Автор - Pevgov
[attachment=10866:Korf.rar] База Корфа, автор Pevgov

Сообщение отредактировал airflow - 2.07.2009 - 12:11

[boroda]

Есть руководство пользователя для версии 2006.11 в doc. но на английском, пытался перевести нехрена не получается. Может у кого есть хороший переводчик и немного свободного времени, чтоб это дело перевести.
Пытался Pragmой, так такая чушь получается, мама негорюй!

http://upload.com.ua/get/899946766

А зачем это делать, когда на официальном сайте висит руководство для 2006.11 на русском ?

ССЫЛКУ В СТУДИЮ!!

[Romion]

На оф/сайте:

В разделе для скачивания (информационные материалы) опубликована документация к новой версии «MagiCAD 2007.5. Release Notes» на русском языке. Данный документ описывает все изменения и новые возможности, реализованные в MagiCAD 2007.5, и позволит начать работу в новой версии незамедлительно.

[orfey]

прошу прощения я имел ввиду 2007.5. каюсь.

[sloon]

[quote name='boroda' date='26.07.2007 - 12:10' post='152908']
[quote name='orfey' post='152898' date='26.07.2007 - 12:56']
[quote name='sloon' post='152878' date='26.07.2007 - 12:14']
Есть руководство пользователя для версии 2006.11 в doc. но на английском, пытался перевести нехрена не получается. Может у кого есть хороший переводчик и немного свободного времени, чтоб это дело перевести.
Пытался Pragmой, так такая чушь получается, мама негорюй!

http://upload.com.ua/get/899946766
[/quote]

А зачем это делать, когда на официальном сайте висит руководство для 2006.11 на русском ?
[/quote]

На сайте релиз, а это руководство пользователя на 102 стр., но на английском

[boroda]

прошу прощения я имел ввиду 2007.5. каюсь.

Тогда получается - берем руководство от 2004.9 и релиз от версии и вперед и

[orfey]

На сайте релиз, а это руководство пользователя на 102 стр., но на английском

Ну сиди изучай тады 2004.9. и задавай вопросы

[6y6]

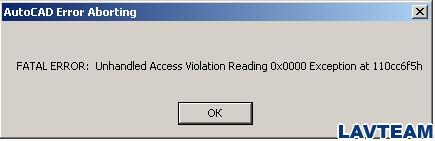

Появилась проблема. Делал проект, сохранил файл, а теперь он не открывается. Выскакивает проблема
, после нажатия ок автокад вылетает.
Причем, если запустить в голом автокаде без магика, то чертеж грузится, но, понятное дело, не редактируется. В чертеже отсутствуют 2 куска воздуховода. Видимо из-за них и выскакивает ошибка. Можно ли как-нить спасти чертеж?
P.S. бэкап не спасает, автосейв слишком давний, рековер не помогает, purge и audit средствами автокада не помогают, попытка экспортировать в dxf а потом вставить приводят к вылету автокада. Пробовалось на версиях от 2004 по 2007.

[airflow]

Вышли проект, попробую в 2006. Адрес смотри в ПМ.

[Romion]

На воздуховоде установлена решетка с регулятором расхода, глубина залегания которой 108 мм. Программа не считает потери давления на участке между точками “А” и “Б”. А в этом месте реально живое сечение воздуховода не 400x200, а 400x100 (приблизительно) и соответственно местные потери давления имеются. Как быть?

[boroda]

На воздуховоде установлена решетка с регулятором расхода, глубина залегания которой 108 мм. Программа не считает потери давления на участке между точками “А” и “Б”. А в этом месте реально живое сечение воздуховода не 400x200, а 400x100 (приблизительно) и соответственно местные потери давления имеются. Как быть?

А с чего это ты так решил? Потому что программа не показала "воротник" для вставки решетки? Так прога считает, что ты знаешь, как решетка вставляется непосредственно в воздуховод. Подумай сам, как решетку закрепить если не сделать "воротник" (как угодно это можешь называть). Вот поэтому и не считает это за заужение воздуховода.
Да-а-а-а, пора тебя на монтаж отправлять - там всё собственными глазами и увидел бы.

[Romion]

А с чего это ты так решил? Потому что программа не показала "воротник" для вставки решетки? Так прога считает, что ты знаешь, как решетка вставляется непосредственно в воздуховод. Подумай сам, как решетку закрепить если не сделать "воротник" (как угодно это можешь называть). Вот поэтому и не считает это за заужение воздуховода.
Да-а-а-а, пора тебя на монтаж отправлять - там всё собственными глазами и увидел бы.

Да именно так не показала "воротник" для вставки решетки и соответственно на чертежах он отсутствует (для тупого заказчика). Решетку запросто можно закрепить непосредственно в воздуховод при условии, что стороны воздуховода размером больше чем сама решетка! Другое дело на западе, там видать без "воротника" никак. Выход таков, пришлось в qpd-моделер изменить толщину решетки с 5 мм на 110 мм.

Сообщение отредактировал Romion - 1.08.2007 - 18:28

[boroda]

Да именно так не показала "воротник" для вставки решетки и соответственно на чертежах он отсутствует (для тупого заказчика). Решетку запросто можно закрепить непосредственно в воздуховод при условии, что стороны воздуховода размером больше чем сама решетка! Другое дело на западе, там видать без "воротника" никак. Выход таков, пришлось в qpd-моделер изменить толщину решетки с 5 мм на 110 мм.

Так в том то и беда, что прямо к воздуховоду ("крыльями") решетку не закрепить. Если только это не специальная фигня, но, в этом случае, на ней нет регулятора расхода.

[zvyagaaa]

boroda
на саморезы за облицовку решетки русский Ваня тебе и не такое на воздуховод прилепит, ему же пофиг, как это потом работать будет...

[boroda]

boroda
на саморезы за облицовку решетки русский Ваня тебе и не такое на воздуховод прилепит, ему же пофиг, как это потом работать будет...

Согласен полностью, но если мы инженеры-проектировщики, то до абсурда не надо скатываться.....

Сообщение отредактировал boroda - 3.08.2007 - 18:08

[Tchervonetz]

Хто нить в курсе, как в QPDModeller запихнуть 3D вид оборудования для предпросмотра?

[Kart]

Скоро будет формироваться концепция развиятия Магикада на следующий год, поэтому предлагаю выложить ваши соображения на тему ´Магикад моей мечты´

Пожелание: учитывать теплоотдачу труб, проложенных без изоляции в помещении, например в складах, как это организовано в Данфос С.О.

[mocrassar]

Ребята нашел решение для толщин линий изоляции и осевых линий.
Эти линии находятся в одном слое с воздуховодом, но другого цвета.
Делаем так, чтобы цвет осевой линии и линии изоляции был уникальным на чертеже.
Далее начимаем печать -> "Plot style tabel" -> Выбираем "monohrome.ctb" -> нажимаем кнопку "Edit..." -> в окошке "Form View" меняем для нужного цвету параметр "Lineweight" на тот который необходим.
И будет вам счастье.

Люди - а теперь объясните пожалуйста как эту тему провернуть в 2007-м акаде? В 2006-м для каждого цвета можно выбрать свой тип линии - а 2007-м я так понял только глобальные настройки - т.е. для всех объектов чертежа без разбора! или разработчики акада спрятали это в другое место?

[mocrassar]

[/quote]
Люди - а теперь объясните пожалуйста как эту тему провернуть в 2007-м акаде? В 2006-м для каждого цвета можно выбрать свой тип линии - а 2007-м я так понял только глобальные настройки - т.е. для всех объектов чертежа без разбора! или разработчики акада спрятали это в другое место?
[/quote]

все - вопрос снимается - команда convertpstyles решает все проблемы

[Black phenix]

Всем привет.
У кого-то получалось нарисовать приточно-вытяжную установку со смесительной камерой, рекуператором и тд. средствами магика? Если да, то поделитесь опытом.
Я более или менее научился в ней работать, но этот фокус мне не позубам. Слышал что это можно сделать с помощью программ plag-in для магика.
Сейчас начал учится работать на алклиме, так там это запросто...

[alexey_gr]

У кого-то получалось нарисовать приточно-вытяжную установку со смесительной камерой, рекуператором и тд. средствами магика?

Этого магик не умеет. Установки подбираются в программах фирм-производителей, для которых есть плагины и перебрасываются в проект.
